Thermal Break aliuminio lydinio langai

Kas yra Thermal Break aliuminio lydinio langai?

„MG Metal“ gamyklinės kokybės „Thermal Break“ aliuminio lydinio langai (taip pat žinomi kaip „Thermal Break“ aliuminio lydinio langai) yra energiją taupantys pastatų langai, sukurti remiantis „terminio pertraukos“ technologija. Pagrindinis apibrėžimas yra: by mažo šilumos laidumo šiluminės pertraukos juostelė (daugiausia PA66 nailono šiluminės pertraukos juosta, kurioje yra 25 proc. stiklo pluošto sutvirtinimas) aliuminio lydinio profilyje, profilis yra padalintas į nepriklausomus vidaus ir lauko konstrukcijos, sudarančios sudėtinę ertmę iš "aliuminio-terminės juostos-aliuminio", taip struktūriškai pjaunant nuo metalo šilumos laidumo kelio.

Jo pagrindinės funkcijos apima:

1. Konstrukcinis principas: Thermal Break aliuminio lydinio langai turi mažo šilumos laidumo šilumos izoliaciją juostos aliuminio profiliuose, sudarančios "aliuminio-terminės izoliacijos juostos-aliuminio" kompozicinę ertmę. Tai efektyviai blokuoja šilumos tiltelius, išspręsdamas greito šilumos laidumo ir prastos izoliacijos problemas tradicinėse aliuminio langai, išlaikant aliuminio stiprumo ir lengvo apdirbimo pranašumus.

2. Medžiagų standartai: visi „Thermal Break“ aliuminio lydinio „Windows“ profiliai atitinka GB/T 5237-2017 nacionalinius reikalavimus standartiniai reikalavimai, kurių sienelės storis 1,4–2,0 mm. Šilumos izoliacinė juostelė pagaminta iš PA66 medžiagos, kartu su dvigubo stiklo langais (dažniausiai 5 mm + 20 A + 5 mm konstrukcija) ir EPDM sandarinimo juostelėmis, kad būtų sukurta visapusė šilumos izoliacija, garso izoliacija ir vandeniui atspari sistema.

3. Stabilus veikimas: Thermal Break aliuminio lydinio langai užtikrina šilumos izoliaciją (K vertė 2,23–2,94 W/(m²·K)) ir garso izoliacija (30–40 W/(m²·K)) dėl kelių ertmių dizaino ir kelių sandariklių. Savybės apima atsparumą oro slėgis (dB), apsauga nuo įsilaužimo, hidroizoliacija ir kondensato prevencija, ekologiškų pastatų energijos taupymas reikalavimus.

Taikomas scenarijus

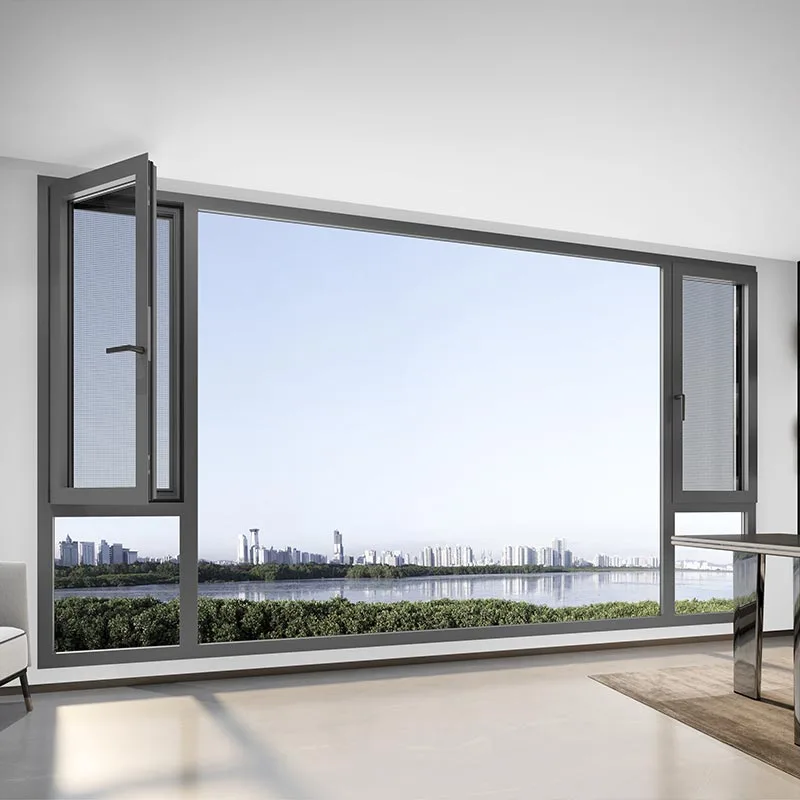

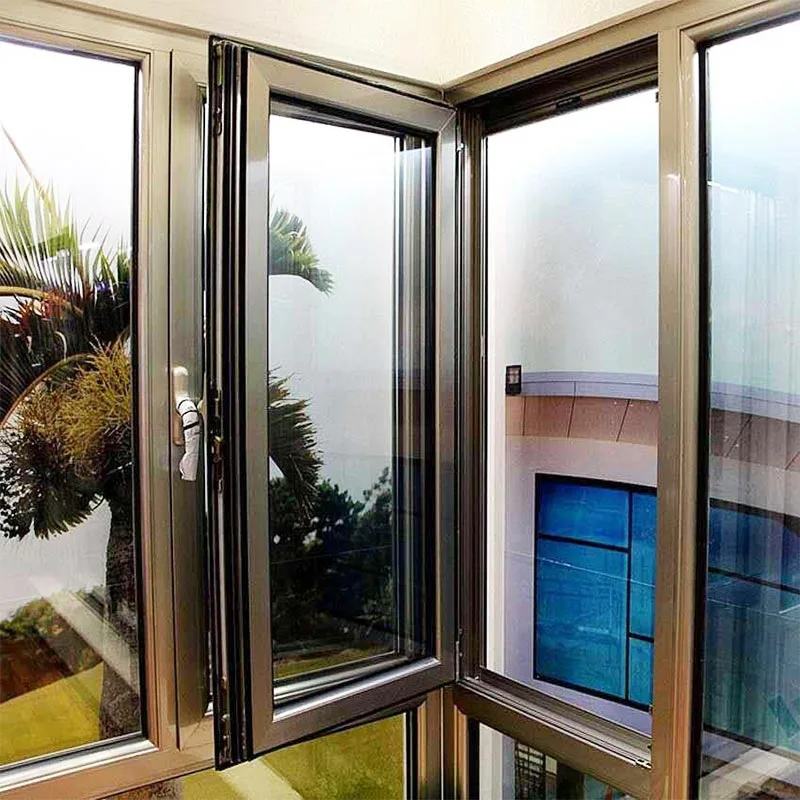

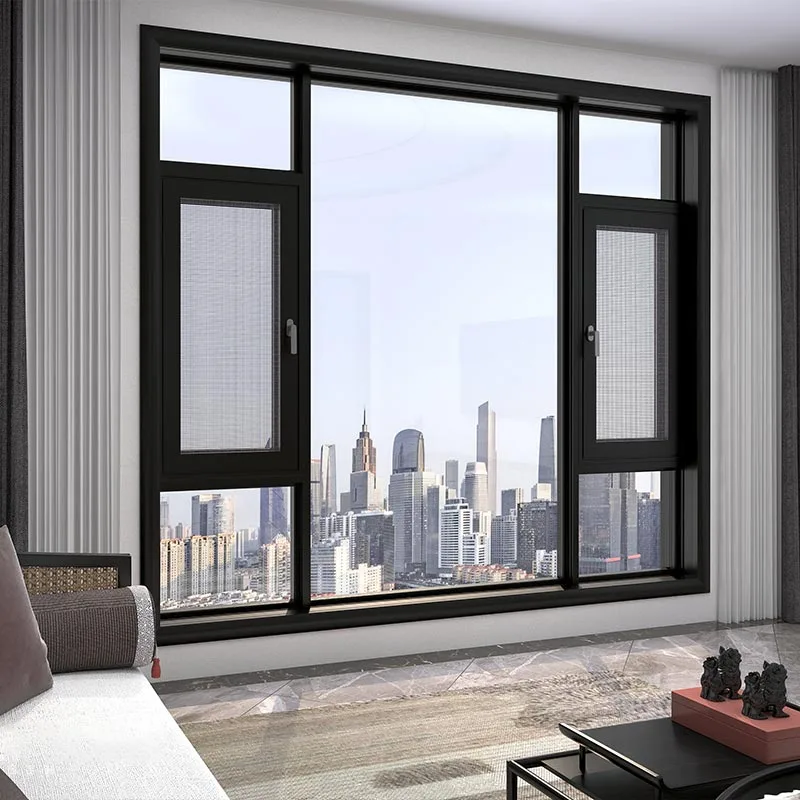

Thermal Break aliuminio lydinio langai tinka gyvenamiesiems pastatams, komerciniams pastatams, aukštiems projektus ir kitus scenarijus. Jie ypač tinka aplinkoje, kurioje yra dideli temperatūrų skirtumai, didelė triukšmo tarša arba dideli energijos taupymo reikalavimai. Jie gali būti suprojektuoti kaip varstomi langai, stumdomi langai ir kiti atidarymo būdai pagal poreikius bei palaiko individualų pritaikymą.

Gamybos procesas

1 veiksmas: žaliavų įsigijimas ir gaunamų prekių patikrinimas

Esmė yra aukštos kokybės žaliavų parinkimas ir atitikties tikrinimas, kuris yra pagrindinė garantija Thermal Break aliuminio lydinio langų veikimui. Tik pagrindinės žaliavos, kurios atitinka nacionalinius standartus naudojami, o prastesni pakaitalai atmetami.

1. Žaliavų pirkimas: 6063-T5 pirminiai aliuminio profiliai (pagrindinis 2,0 mm sienelės storis namams apdaila/inžinerija), PA66 nailono termoizoliacinės juostos (su 25% stiklo pluošto armatūros), Xinyi 3C sertifikuotas grūdintas stiklas, EPDM kompozitinės putplasčio sandarinimo juostelės, apkaustai iš tokių prekių ženklų kaip Paige/Ruinas, klijuoti kampiniai laikikliai, 304 nerūdijančio plieno tinklelis ir kt.;

2. Įeinanti patikra: patikrinkite žaliavų kvalifikacijos sertifikatus (pvz., stiklo 3C sertifikatą, profilį medžiagų bandymų ataskaitos), išmatuoti profilio sienelių storį, šilumos izoliacijos juostos šilumos laidumą ir stiklą storio ir pašalinkite deformuotas ir brokuotas žaliavas, kad kiekviena žaliavų partija atitiktų gamybos standartus.

2 veiksmas: tikslus aliuminio profilių apdirbimas (išlyginimas / frezavimas / perforavimas)

Visiškai CNC apdirbimas užtikrina matmenų tikslumą, atitinkantį individualizuoto namų dekoravimo dydžio reikalavimus pritaikymas ir standartizuota masinė gamyba inžineriniuose projektuose, paklaidos kontroliuojamos 0,1 mm.

1. CNC pjovimas: remiantis projektiniais brėžiniais (pagal individualius / inžinerinius užsakymus), pjovimui naudojami tikslūs CNC pjovimo pjūklai fiksuoto ilgio aliuminio profiliai. Po pjovimo profilių galiniai paviršiai nuvalomi, kad nesusibraižytų vėlesni komponentai.

2. Tikslus frezavimas: CNC frezavimo staklės naudojamos apdirbti vyrių griovelius, šilumos izoliacijos juostelių griovelius, drenažo grioveliai, fiksavimo taško grioveliai ir kt., užtikrinantys tikslų griovelio gylį ir padėtį, padedantys pagrindą vėlesnis surinkimas.

3. CNC perforavimas: CNC perforavimo staklės naudojamos langų rėmų tvirtinimo ir sujungimo angoms apdirbti. varčias, išvengiant rankinio perforavimo skylės padėties nukrypimų ir užtikrinant saugų apkaustų montavimą ir priedai.

3 veiksmas: pagrindinio šiluminio pertraukimo procesas – šilumos izoliacinės juostos įterpimas ir profilio valcavimo kompozitas

Tai yra pagrindinis „Thermal Break“ aliuminio lydinio langų gamybos procesas, tiesiogiai nustatantis jų šiluminę savybę. izoliacijos efektyvumas. Šis procesas sukuria sudėtinę šilumos pertraukos struktūrą iš „aliuminio šilumos izoliacijos“. juostelė-aliuminis“, nukirsdamas metalo šilumos laidumo kelią.

1. Termoizoliacinės juostos įdėjimas: PA66 nailono termoizoliacinės juostos tiksliai ir sklandžiai įkišamos į specialius aliuminio profilio termoizoliacinius griovelius, užtikrinančius sandarų prigludimą tarp juostos ir griovelis be laisvumo ar nesutapimo.

2. CNC valcavimo kompozitas: aliuminio profilis su termoizoliacine juostele dedamas į CNC valcavimą mašina. Valcavimas sandariai suspaudžia aliuminio profilį ir termoizoliacinę juostelę, suformuojant vientisumą termiškai skaldytas aliuminio profilis. Po laminavimo išbandomas kompozito stiprumas, kad būtų išvengta delaminacijos arba atskyrimas vėlesnio naudojimo metu, užtikrinant stabilias šilumos izoliacijos savybes.

4 veiksmas: kampo surinkimas ir ertmės sandarinimo sutvirtinimas

Naudojant „kampinį surinkimą su klijų įpurškimu + ertmės optimizavimu“, šis metodas tinka atsparumas vėjo slėgiui ir įvairių scenarijų hidroizoliacijos reikalavimai, įskaitant daugiaaukščius pastatus ir vilos.

1. Kampinio surinkimo padėtis: iš anksto pagaminti termiškai skaldyti aliuminio profiliai montuojami į langą rėmai ir varčios pagal projektinius brėžinius. Jungimui naudojami specialūs klijų įpurškimo kampiniai laikikliai profilių kampus, užtikrinant, kad rėmas būtų kvadratinis ir be deformacijų.

2. Aukšto slėgio klijų įpurškimas: kampo surinkimo klijai įpurškiami dideliu slėgiu į tarpus tarp kampiniai laikikliai ir profiliai. Po to, kai klijai užpildo tarpus ir sukietėja, susidaro sandari struktūra kampuose, padidinant bendrą rėmo tvirtumą ir neleidžiant lietaus vandeniui prasiskverbti iš kampų.

3. Ertmių apdorojimas: Prireikus į profilio ertmes užpildoma izoliacinė vata, siekiant dar labiau pagerinti šilumą izoliacija. Tuo pačiu metu drenažo angose įrengiami drenažo tinklai, kad nuo vabzdžių ir šiukšlių nepatektų patekę į ertmes ir užkimšdami drenažo sistemą.

5 veiksmas: pritaikytas izoliacinio stiklo apdorojimas ir sandarinimas

Stiklas yra pagrindinė Thermal Break aliuminio lydinio langų sudedamoji dalis, užtikrinanti garso izoliaciją, šilumos izoliaciją, ir šviesos pralaidumas. Gamykloje pritaikytas apdorojimas užtikrina sandarų sandarumą, apsaugo nuo rasojimo ir vandens patekimo vėliau.

1. Pagrindinis stiklo apdirbimas: grūdintas stiklas supjaustomas pagal užsakymo matmenis. Kraštai šlifuojami ir nusklembti, kad būtų išvengta spontaniškas lūžimas ir įbrėžimai po grūdinimo.

2. Izoliacinio stiklo mazgas: Izoliacinio stiklo karkasas sukonstruotas naudojant integruota lenkta aliuminio juosta. The po to supjaustytas stiklas surenkamas su aliuminio juostele, užpildomas sausikliu ir įpurškiamas butilo sandariklis. pirmasis antspaudas. Polisulfido sandariklis / struktūriniai klijai užtepami išorėje antrajam sandarinimui, sudarydami 5 mm + 20 A + 5 mm (pagrindinė specifikacija) izoliacinis stiklo paketas.

3. Inertinių dujų užpildymas: aukščiausios klasės individualiems ir projektiniams užsakymams argono dujos pilamos į izoliacinį stiklą ertmė, siekiant pagerinti šilumos ir garso izoliacijos savybes ir sumažinti kondensaciją.

6 veiksmas: lango surinkimas – stiklo montavimas ir priedų montavimas

Tai modulinis surinkimo procesas, griežtai laikantis principo „keli sandarikliai ir saugus tvirtinimas“, kad būtų užtikrintas bendras lango sandarinimo efektyvumas ir veikimo stabilumas.

1. Stiklo montavimas: Apdorotas izoliuotas stiklas įterpiamas į lango rėmo / varčios stiklo griovelį. EPDM sandarinimo juostelės montuojamos tarp stiklo ir profilio, o po to pritvirtinamos stiklo prispaudimo juostomis suformuokite pirmąjį sandarinimo sluoksnį.

2. Priedų montavimas: EPDM kompozitinės putplasčio sandarinimo juostos montuojamos nuosekliai (prie profilių jungčių ir atidarymo tarpus), kad būtų pasiekti keli viso lango sandarikliai. Tuo pačiu metu yra 304 nerūdijančio plieno tinklinės varčios įrengti siekiant patenkinti apsaugos ir vėdinimo poreikius.

7 veiksmas: aparatūros diegimas ir atidarymo funkcijos derinimas

Apkaustai tiesiogiai lemia lango atsidarymo lygumą, jo apsaugos nuo vagystės savybes ir jo ilgaamžiškumas. Įdiegus visas procesas yra derinamas, kad būtų užtikrinta sklandi vartotojo patirtis.

1. Aparatūros surinkimas: sumontuokite firminius vyrius, rankenas, fiksavimo taškus, perdavimo mechanizmus ir kitą techninę įrangą priedai pagal dizaino reikalavimus. Visi varžtai yra sustiprinti, kad vėliau neatsipalaiduotų.

2. Funkcinis derinimas: pakartotinai derinkite terminio pertraukos stūmimo, pasukimo ir užrakinimo funkcijas. Aliuminio lydinio langai užtikrina sklandų atidarymą, saugų užrakinimą ir vienodus tarpus. Tuo pačiu metu derinkite ribą jungiklis, kad būtų išvengta pernelyg didelių atidarymo kampų ir saugos problemų, prisitaikant prie skirtingų scenarijų naudojimo poreikių pvz., gyvenamosios vietos, mokyklos ir pensininkų bendruomenės.

8 veiksmas: pilnas gatavo produkto patikrinimas ir pakavimas Paskutinis pagrindinis patikrinimo taškas prieš išsiuntimą.

Tik atlikus visus patikrinimus, gaminys gali būti supakuotas ir išsiųstas, užtikrinant, kad Thermal Break Aluminium Klientui pristatomi lydinio langai neturi kokybės problemų ir atitinka kokybės kontrolės reikalavimus masiniai pirkimai.

1. Pilna apžiūra: apžiūrimas visas langas (tikrinamas dažų, siūlių ir lango tvarkingumas priedų montavimas), eksploatacinių savybių mėginių ėmimas (vandens sandarumas, sandarumas ir atsparumas vėjo slėgiui, išbandytas). pagal nacionalinius standartus) ir pakartotinė funkcinė patikra (vėl patvirtinama atidarymo, užrakinimo ir sandarinimo tarpai).

2. Gatavo produkto pakuotė: kvalifikuoti langai apvynioti perlų medvilne ir apsaugine plėvele bei standžiu kampu Prie rėmo kampų pridedamos apsaugos, kad būtų išvengta žalos ir deformacijos transportavimo metu. Supakuota partijos pagal pirkimo užsakymą, kiekviena partija apima montavimo brėžinius, priedų paketus ir a gaminio sertifikatas.

3. Logistika ir pristatymas: Logistika ir pristatymas organizuojami pagal užsakymo reikalavimus, tinka vienetinis pristatymas pritaikytam namų dekoravimui ir pilno krovinio pristatymas perkant masinius projektus, užtikrinti saugų gaminių pristatymą į montavimo vietą.
