Aliuminio langai ir durysyra plačiai naudojami gyvenamosiose, komercinėse, pramoninėse ir aukštybinėse architektūrose, nes derina konstrukcijos tvirtumą, dizaino lankstumą, atsparumą oro sąlygoms, mažus priežiūros reikalavimus ir suderinamumą su šiuolaikinėmis stiklinimo sistemomis. Tačiau veiksmingiausia specifikacija yra ne tik aliuminio pasirinkimas. Rėmo serija, lydinio klasė, angos konfigūracija, stiklo susidarymas, terminis atskyrimas, sandarikliai, apkaustai, paviršiaus apdorojimas, drenažas ir montavimo detalės – visa tai turi įtakos galutiniam užbaigtos angos veikimui. Šiame vadove paaiškinama, kaip šie elementai veikia kartu, kaip palyginti įprastas konfigūracijas, kaip suderinti sistemą su pastato aplinka ir kaip išvengti specifikacijų klaidų, kurios gali sumažinti komfortą ar paslaugų efektyvumą.
Turinys
Spustelėkite bet kurį skyrių, kad pereitumėte tiesiai į temą.
- 1. Kodėl šiuolaikinėse angose svarbus medžiagų pasirinkimas
- 2. Struktūrinės sistemos supratimas
- 3. Kaip lydinio pasirinkimas veikia našumą
- 4. Kaip veikia rėmelių serija ir profilio gylis
- 5. Pasirinkimas tarp atidaromų konfigūracijų
- 6. Šiluminis efektyvumas ir oro sąlygų kontrolė
- 7. Stiklas, sandarikliai, techninė įranga ir kanalizacija
Kodėl šiuolaikinėse angose svarbus medžiagų pasirinkimas
Langas ar durys yra daugiau nei rėmas aplink stiklo plokštę. Jis yra pastato apvalkalo dalis, turi įtakos žmonių vidinės erdvės potyriams ir turi dirbti kartotiniais atidarymo ciklais, kintant temperatūrai, vėjo slėgiui, lietui, saulės šviesai ir kasdieniniam valymui.
Štai kodėl medžiagų pasirinkimas turėtų būti vertinamas kartu su sistemos projektavimu. Aliuminis yra patrauklus architektūrinėms reikmėms, nes siūlo naudingą stiprumo, matmenų stabilumo, gamybos lankstumo ir santykinai mažo konstrukcijos svorio derinį. Jis taip pat gali būti išspaudžiamas į sudėtingas dalis, leidžiančias dizaineriams ir gamintojams integruoti kameras, įstiklinimo kišenes, drenažo takus, tarpiklius, tvirtinimo detalių vietas ir kitas funkcines savybes į vieną suderintą profilių sistemą.
Gyvenamajam projektui tai gali pavirsti į plonas regėjimo linijas ir praktišką vėdinimą. Komercinio pastato prioritetai gali būti nukreipti į didesnius įstiklinimo plotus, pasikartojančius atidarymo ciklus, stipresnę techninę įrangą arba griežtesnę oro ir vandens judėjimo kontrolę. Pakrantės aplinkoje ypač svarbi tampa paviršiaus apsauga ir atsparumas korozijai. Esant stipriam vėjui, profilio geometrija, sutvirtinimas, stiklo pasirinkimas ir tvirtinimas nusipelno ypatingo dėmesio.
Profiliai perkelia į pastato konstrukciją įstiklinimo, apkaustų, vėjo slėgio ir veikimo jėgų apkrovas.
Rėmai, sandarikliai, drenažo kanalai ir stiklai veikia kartu, kad apribotų nepageidaujamą oro ir vandens judėjimą.
Profilio matmenys, regėjimo linijos, apdaila, spalva ir atidarymo stilius turi įtakos fasado vaizdinei kalbai.
Techninė įranga ir rėmo geometrija lemia, kaip lengvai įrenginys atsidaro, užsidaro, užsifiksuoja, vėdina ir išliks išlygintas.
Todėl stipriausios sistemos nėra apibrėžiamos vienu požymiu. Našumas atsiranda dėl koordinacijos. Aukštos kokybės lydinys negali kompensuoti prasto drenažo. Tvirtas rėmas negali sukurti patikimo sandarinimo, jei varčios geometrija yra netiksli. Puikus stiklas negali įveikti prastai sumontuotos perimetro jungties. Visas mazgas turi būti laikomas viena sukonstruota anga.
Struktūrinės sistemos supratimas
Pagrindinė aliuminio angos konstrukcinė logika yra nesudėtinga: ekstruziniai profiliai sukuria rėmą ir judančias dalis, stiklai laikomi tam skirtose kišenėse, apkaustai išdėstyti sustiprintose vietose, o sandarinimo komponentai uždaro numatytus tarpus tarp fiksuotų ir judančių dalių.
Sistema sudėtinga yra šių elementų sąveika. Iš išorės kompaktiškai atrodantis profilis gali turėti kelias vidines kameras. Šios kameros gali padėti užtikrinti standumą, drenažo maršrutą, tvirtinimo detalių išdėstymą arba terminį atskyrimą. Todėl tikroji profilio geometrija gali papasakoti daug naudingesnę techninę istoriją nei vien matomas paviršius.
Fiksuoti rėmai ir valdomos sekcijos
Fiksuoto perimetro rėmas sukuria ryšį tarp angos ir sienos. Jis turi išlaikyti savo geometriją, atsparus apkrovoms, perduodamoms per varčią ir stiklus. Priešingai, valdomos sekcijos turi suderinti standumą ir judėjimą. Jų matmenys turi išlikti pakankamai stabilūs, kad techninė įranga tinkamai veiktų, o sandarikliai išlaikytų pastovų kontaktą.
Stiklinimo kišenė
Stiklinimo kišenė nustato, kaip stiklas yra sėdimas, palaikomas, laikomas ir sandarinamas. Gerai suprojektuota kišenė tinkamai prilaiko stiklą, paliekant vietos tarpikliams, tvirtinimo blokams, drenažo priemonėms ir reikiamam stiklo storiui. Prieš gaminant visada reikia patikrinti stiklo sluoksnio ir profilių sistemos suderinamumą.
Jungtys ir sujungimo taškai
Vizualiai lyginant dažnai nepastebima kampinių jungčių ir mechaninių jungčių, nes tai nėra pati akivaizdžiausia užbaigtos angos dalis. Nepaisant to, jie gali turėti įtakos išlygiavimui, standumui, sandarinimo tęstinumui ir ilgalaikiam veikimui. Tikslus pjovimas ir tikslus kampų surinkimas yra svarbūs, ypač kai į ištisinį fasadą įrengiami keli įrenginiai.
Projekto komandoms naudingas įprotis yra prašyti pilno pjūvio brėžinio, o ne vertinti kadrą tik iš nuotraukų. Viename vaizde sekcija gali atskleisti profilio gylį, kamerų išdėstymą, įstiklinimo ribą, šilumos barjero vietą, drenažo trasą, tarpiklio padėtį ir techninės įrangos sąsają.
Aliuminio langai ir durysgeriausiai suprantami kaip inžineriniai mazgai. Frazė gali skambėti paprastai, tačiau tikroji techninė sistema gali labai skirtis priklausomai nuo profilių serijos, atidarymo stiliaus, lydinio, stiklo, šiluminės konstrukcijos, sandariklių ir aplinkosaugos reikalavimų.
Kaip lydinio pasirinkimas veikia našumą
Ne visi aliuminio profiliai turi vienodas mechanines charakteristikas. Lydinių šeima ir temperamentas turi įtakos stiprumui, takumo charakteristikoms, pailgėjimui, apdirbimo reakcijai ir būdui, kaip profilis gali būti suprojektuotas atsižvelgiant į konkrečius apkrovos reikalavimus.
Architektūrinėms sistemoms dažniausiai svarstomos dvi klasės yra 6063-T5 ir 6061-T6. Jie nekeičiami kiekvienoje programoje. Teisingas pasirinkimas priklauso nuo reikiamos profilio geometrijos, apkrovos būklės, gamybos būdo ir projekto specifikacijų.
| Medžiagos klasė | Tipiškas charakteris | Tipiškas dizaino svarstymas | Kur tai gali būti naudinga |
|---|---|---|---|
| 6063-T5 | Tvirtas profilio ekstruzijos tinkamumas ir geros paviršiaus apdailos savybės | Naudinga daugeliui įprastų architektūrinių profilių ir detalių ekstruzijų | Gyvenamosios ir bendrosios komercinės sistemos |
| 6061-T6 | Didesnis mechaninis stiprumas ir stipresnis apkrovos potencialas | Tinkamai suprojektuotas, gali atitikti griežtesnius konstrukcinius reikalavimus | Didesnės sekcijos, sunkesnis stiklas arba taikymas, kuriam reikalingas didesnis konstrukcinis pajėgumas |
Stiprumas yra tik vienas atrankos kriterijus
Stipresnis lydinys automatiškai nesukuria geresnės angos. Jei profilis yra be reikalo sunkus pagal numatytą paskirtį, kitos sistemos dalys gali nepagerėti vien dėl to, kad medžiagos stiprumas yra didesnis. Vis tiek reikia įvertinti profilio geometriją, sienelės storį, tarpatramį, atstumą tarp atramų, stiklo svorį, apkaustų išdėstymą ir tvirtinimą.
Naudingesnis klausimas yra ne „kuris lydinys yra stipriausias? bet „Koks lydinys palaiko reikiamą dizainą su atitinkama geometrija ir gamybos nuoseklumu? Šis poslinkis lemia geresnius inžinerinius sprendimus, nes medžiagos savybės susiejamos su faktinėmis naudojimo sąlygomis.
Medžiagos atsekamumas ir nuoseklumas
Didesniems projektams svarbu gamybos partijų nuoseklumas. Pasirinktas lydinys ir temperatura turi būti aiškiai apibrėžti techninėje specifikacijoje, o gamybos įrašai turėtų leisti atskirti patvirtintas medžiagas nuo pakaitalų. Nuoseklumas ypač svarbus, kai profilių apdirbimas, anodavimas ar dengimas atliekamas keliais gamybos etapais.
- Apibrėžkite lydinį ir temperatūrą:Venkite naudoti plačius terminus, pvz., „didelio stiprumo aliuminis“ be techninio pavadinimo.
- Suderinkite sekciją su apkrova:Medžiagos pasirinkimas ir profilio geometrija turėtų būti svarstomi kartu.
- Peržiūrėkite gamybos reikalavimus:Pjovimas, apdirbimas, sujungimas ir apdaila gali turėti įtakos praktiniam gatavo komponento veikimui.
- Išlyginkite įrašus:Medžiagų specifikacijos turi atitikti gamybos brėžinius ir tikrinimo dokumentus.
Kaip veikia rėmelių serija ir profilio gylis
Rėmų serijos dažnai naudojamos apibūdinti aliuminio profilio vardinį plotį arba konstrukcinę šeimą. Jie suteikia pirkėjams ir dizaineriams patogų atskaitos tašką palyginimui, tačiau vien serijos numeris neapibrėžia visiško lango ar durų veikimo.
Gilesnis rėmas gali pasiūlyti daugiau vidinės erdvės kameroms, stiklui, sandarikliams, sutvirtinimams ar terminio pertraukimo komponentams. Kompaktiškesnis profilis gali suteikti plonesnes vizualines proporcijas. Nė vienas požiūris nėra visuotinai pranašesnis. Tinkama pusiausvyra priklauso nuo pastato, stiklinimo konfigūracijos, konstrukcinio tarpatramio, oro poveikio ir projektinio tikslo.
| Dizaino kintamasis | Ką Tai Įtakoja | Kodėl tai svarbu |
|---|---|---|
| Profilio gylis | Sekcijos standumas, įstiklinimo vieta, sistemos geometrija | Gilesnės sekcijos gali suteikti papildomos struktūrinės ir funkcinės erdvės |
| Sienelės storis | Vietinis standumas, apdirbimo elgsena, jungties stiprumas | Netinkamas sekcijos dizainas gali sukelti iškraipymus arba prastą techninės įrangos palaikymą |
| Kameros išdėstymas | Stiprumas, drenažas, šiluminė strategija | Vidinė geometrija turi daugiau įtakos nei išvaizda |
| Stiklinimo kišenės dydis | Stiklo suderinamumas ir sandarinimo išdėstymas | Rėmas turi tinkamai atremti nurodytą stiklo paketą |
Kodėl ta pati serija gali veikti skirtingai
Du gaminiai, turintys tą patį vardinį serijos pavadinimą, gali skirtis pagal lydinį, sienelės storį, kameros dizainą, apkaustų sistemą, stiklo konfigūraciją ir terminio pertraukimo konstrukciją. Todėl serijų numeriai turėtų būti traktuojami kaip sistemos identifikatoriai, o ne universalios našumo etiketės.
Techniniam pirkimui ir projektavimo derinimui pravartu palyginti pjūvių brėžinius greta. Taip lengviau nustatyti skirtumus, kuriuos sunku spręsti vien iš produktų pavadinimų.
Pasirinkimas tarp atidaromų konfigūracijų
Atidarymo stilius tiesiogiai veikia vėdinimą, valymą, matomumą, techninės įrangos apkrovas, vandens valdymą ir tai, kaip anga sąveikauja su patalpa ar fasadu. Tinkama konfigūracija prasideda nuo numatyto naudojimo, o ne nuo išvaizdos.
Šarnyru valdymas gali užtikrinti veiksmingą vėdinimą ir laisvą atidarymo plotą. Tai naudinga, kai pirmenybė teikiama tiesioginiam oro srautui ir praktiškam veikimui.
Stumdomi lapai juda savo plokštumoje, o tai gali būti naudinga, kai išorinė ar vidinė prošvaisa svyruojančiai varčiai yra ribota.
Viršutiniai vyriai gali užtikrinti ventiliaciją ir padėti valdyti nedidelį lietų, kai angos geometrija ir sandarikliai yra tinkamai sukonstruoti.
Kelios sujungtos plokštės gali sukurti plačią angą, kai projektui reikalingas stipresnis vidinių ir išorinių erdvių ryšys.
Korpuso sistemos
Korpuso blokai gali užtikrinti santykinai tiesioginį oro srautą ir dažniausiai naudojami ten, kur svarbu vėdinti. Kadangi varčia išsikiša į atidarymo kryptį, dizaineriai turėtų patikrinti baldų išdėstymą, cirkuliacijos kelius, valymo prieigą ir techninės įrangos pasiekiamumą.
Stumdomos sistemos
Stumdomi mazgai dažnai pasirenkami ten, kur pageidautinas vietą taupantis atidarymo judėjimas. Bėgių išlygiavimas, ritinėlių kokybė, drenažas ir judančios plokštės bei rėmo ryšys yra esminiai sklandžiam veikimui. Stumdoma sistema neturėtų būti vertinama tik pagal tai, kaip sklandžiai juda salono pavyzdys, kai jis naujas; Taip pat svarbi ilgalaikė bėgių geometrija ir techninė priežiūra.

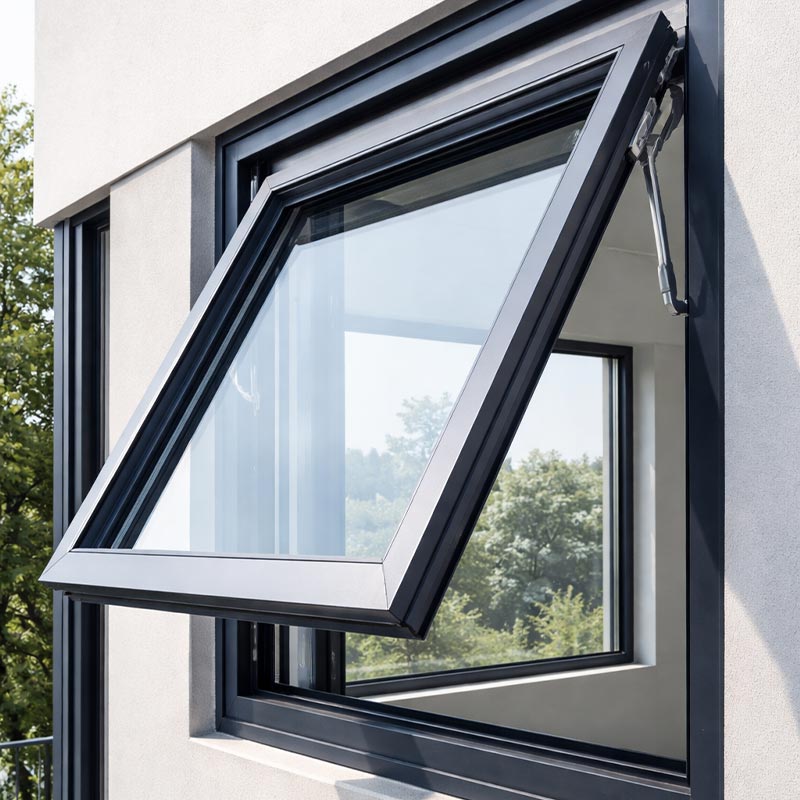

Markizės ir specializuotos konfigūracijos
Markizės langai gali būti praktiški kontroliuojamam vėdinimui ir gali sukurti išskirtinį fasado ritmą. Specializuotose konfigūracijose taip pat gali būti derinami skirtingi atidarymo režimai, pvz., stumdomos ir varčios funkcijos, kad būtų galima pritaikyti sudėtingus patalpų išdėstymus.
Šiluminis efektyvumas ir oro sąlygų kontrolė
Šiluminės charakteristikos priklauso ne tik nuo aliuminio. Svarbus klausimas yra tai, kaip šiluma juda per visą surinkimą ir kaip rėmas, stiklas, sandarikliai, tarpikliai ir aplinkinė konstrukcija valdo šį judėjimą.
Tradicinis aliuminis yra labai laidus. Pastatuose, kuriems reikalingas geresnis šiluminės charakteristikos, termiškai pažeistos sistemos gali nutraukti tiesioginį laidų kelią per karkasą, naudodamos mažo laidumo separatorių tarp metalinės sekcijos dalių. Dažniausiai šiam tikslui naudojamos PA66 pagrindu pagamintos šiluminės užtvaros.
Kodėl šiluminės pertraukos yra svarbios
Pagrindinis terminio pertraukos tikslas yra sumažinti tiesioginį šilumos perdavimą per rėmą. Tinkamai sukonstruota sistema taip pat gali pagerinti vidinio paviršiaus temperatūrą ir sumažinti kondensacijos tikimybę tinkamomis vidaus ir lauko sąlygomis.
Tačiau šiluminės pertraukos efektyvumas priklauso ne tik nuo izoliacinės juostos pridėjimo. Šilumos barjero geometrija, tęstinumas aplink kampus, stiklo kraštų dizainas, techninės įrangos sąsajos, rėmo gylis, sandarikliai ir montavimas turi įtakos tikram rezultatui.
Atsparumas orui, vandeniui ir vėjui
Oro sąlygos turėtų būti vertinamos kaip sistema. Suspaudimo sandarikliai, drenažo kanalai, tarpikliai, stiklinimo sąsajos, slėgio valdymas, kampinės jungtys ir rėmo geometrija prisideda prie galutinio rezultato.
Atsparumas vėjui taip pat priklauso nuo visos konfigūracijos. Profilio standumas, stiklo matmenys, tarpai tarp tarpų, sutvirtinimas, inkaravimas ir pastato aukštis gali iš esmės pakeisti projektavimo reikalavimus. Todėl produkto specifikacija, kurioje nenurodomas bandymo ar projektavimo kontekstas, turėtų būti aiškinama atsargiai.
| Spektaklio sritis | Pagrindiniai komponentai | Tipiškas inžinerijos dėmesys |
|---|---|---|
| Šiluminis | Šilumos barjeras, rėmo geometrija, stiklas, tarpiklis, sandarikliai | Sumažinkite laidžių ir konvekcinių šilumos kelius |
| Oro sandarumas | Tarpinės, kampinės jungtys, aparatūros suspaudimas | Eksploatacijos ir judėjimo metu palaikykite nuolatinį sandarumą |
| Vandens sandarumas | Drenažo kanalai, verksmo takai, sandarikliai, slėgio kontrolė | Nukreipkite atsitiktinį vandenį nuo vidinių paviršių |
| Atsparumas vėjui | Profilio standumas, stiklas, armatūra, inkarai | Kontroliuokite deformaciją ir palaikykite saugų veikimą esant apkrovai |
Klimato poveikiui jautriems pastatams šis visos sistemos metodas yra ypač svarbus. Specifikacijoje turėtų būti paaiškinta, kurios mazgo dalys prisideda prie reikiamo našumo, o ne pateikiant vieną atskirą veikimo numerį be konteksto.
Stiklas, sandarikliai, techninė įranga ir kanalizacija
Rėmas yra tik viena angos dalis. Stiklas, sandarikliai, techninė įranga ir kanalizacija gali nustatyti, ar gatavas įrenginys veikia taip, kaip tikėtasi kasdieniniame naudojime.
Stiklo konfigūracija
Atsižvelgiant į profilių sistemą, reikia atsižvelgti į stiklo storį, stiklų skaičių, ertmės plotį, dangos pasirinkimą, akustinę konfigūraciją ir saugos reikalavimus. Sunkesnis stiklas padidina varčios ir apkaustų apkrovą, todėl suderinamumą reikia patikrinti, o ne daryti prielaidą.
Pavyzdžiui, kelių stiklų izoliuotas stiklo paketas gali pagerinti šilumines ir akustines charakteristikas, tačiau rėmas turi turėti pakankamai įstiklinimo kišenės gylio ir konstrukcinės talpos, kad išlaikytų pasirinktą konstrukciją. Todėl stiklo pasirinkimas turėtų vykti kartu su rėmo parinkimu.
Sandarikliai ir tarpikliai
Tarpikliai palaiko ryšį tarp komponentų, kuriuos reikia kontroliuoti. EPDM pagrindu pagamintos sandarinimo sistemos plačiai naudojamos architektūrinėse srityse, nes tinkamai nurodytos ir sumontuotos jos pasižymi naudingomis oro sąlygoms.
Antspaudo geometrija taip pat svarbi. Tarpiklis turi būti pakankamai suspaustas, kad būtų išlaikytas tęstinumas, bet neperkrautas taip, kad darbas taptų be reikalo sunkus. Kampinis sujungimas, tarpiklio ilgis, jungčių išdėstymas ir montavimo kokybė prisideda prie sandarinimo patikimumo.
Aparatūra
Vyriai, spynos, ritinėliai, rankenos, ribotuvai, trinties atramos ir daugiataškės sistemos turi būti pritaikytos prie varčios dydžio ir svorio. Reikėtų atsižvelgti į aparatinės įrangos pajėgumą, taip pat veikimo dažnį ir poveikį aplinkai.
Drenažas
Tinkamai nusausintas rėmas nesistengia visiškai išdžiūti kiekvieno paviršiaus. Vietoj to, jis valdo atsitiktinę drėgmę, nukreipdamas vandenį kontroliuojamais takais link išorinių išleidimo taškų. Po pagaminimo, apdailos, montavimo ir valymo drenažo angos turi likti neužkimštos.
- Suderinamumas su stiklu:Patvirtinkite storį, svorį, kišenės gylį ir stiklinimo būdą.
- Sandarinimo tęstinumas:Jei reikia, patikrinkite kampus, jungtis, suspaudimą ir pakeitimo prieigą.
- Aparatinės įrangos talpa:Suderinkite jungiamąsias detales pagal varčios svorį, matmenis ir atidarymo dažnį.
- Drenažo kelias:Patikrinkite, ar vanduo turi apibrėžtą kelią į išorę.
Paviršiaus apdorojimas ir ilgalaikė išvaizda
Paviršiaus apdorojimas yra ir vizuali, ir funkcinė aliuminio architektūrinės sistemos dalis. Apdaila įtakoja spalvą, tekstūrą, atsparumą aplinkos poveikiui, valomumą ir suvokiamą užbaigto fasado kokybę.
Įprasti metodai apima anodavimą, miltelinį dažymą, šiluminio perdavimo efektą, kad būtų sukurta medienos grūdelių išvaizda, ir fluoro angliavandenilių pagrindu pagamintos dangos, skirtos sudėtingoms išorės reikmėms. Kiekvienas metodas sukuria skirtingą paviršiaus charakterį ir turi būti parenkamas pagal pageidaujamą išvaizdą ir aplinkos sąlygas.
Anoduoti paviršiai
Anodavimas sukuria kontroliuojamą oksido sluoksnį ant aliuminio paviršiaus. Jis gali sukurti metalinę apdailą ir patvarią architektūrinę išvaizdą, išsaugant vizualinį ryšį su pagrindine aliuminio medžiaga.
Miltelinis dažymas
Miltelinis dažymas suteikia platų spalvų lankstumą ir yra plačiai naudojamas šiuolaikiniams gyvenamiesiems ir komerciniams fasadams. Jis gali palaikyti standartines spalvų sistemas ir konkrečiam projektui skirtas apdailas, kai tinkamai kontroliuojamas pagrindo paruošimas, išankstinis apdorojimas, kietėjimas ir dangos kokybė.
Medienos grūdelių efektai
Šiluminio perdavimo būdai gali sukurti vaizdinius modelius, primenančius medieną, išlaikant aliuminio pagrindą. Šis metodas yra naudingas, kai projekte siekiama šiltesnės architektūrinės išvaizdos, nekeičiant pagrindinės medžiagos platformos.
Ką reikėtų patikrinti?
| Baigimo parinktis | Vizualus charakteris | Naudingas svarstymas |
|---|---|---|
| Anodavimas | Metalinis ir architektūrinis | Naudinga ten, kur pageidaujama natūralaus aliuminio charakterio |
| Miltelinis dažymas | Platus vientisų spalvų ir tekstūrų asortimentas | Tinka daugeliui gyvenamųjų ir komercinių spalvų programų |
| Šiluminis perdavimas | Medienos grūdelių išvaizda | Naudinga projektams, kuriuose šiuolaikiškas kadravimas derinamas su šiltesniais vaizdiniais ženklais |
| Fluoro anglies danga | Architektūrinė išorės išvaizda | Tinkamai nurodant, gali būti svarstomas reiklesnis fasado apšvietimas |
Spalvų nuoseklumas taip pat svarbus, kai viename fasade sumontuota daug įrenginių. Projekto specifikacijoje turėtų būti apibrėžtas apdailos tipas, spalvos nuoroda, blizgesio ar tekstūros lūkesčiai ir priimtini tikrinimo kriterijai.
Sistemų suderinimas su pastato programomis
Skirtingi pastatų tipai kelia skirtingus reikalavimus angoms. Užuot ieškoję vienos universalios konfigūracijos, projektuotojai turėtų nustatyti dominuojančius projekto aplinkos ir eksploatacinius reikalavimus.
Prioritetai dažnai yra dienos šviesa, vėdinimas, akustinis komfortas, prieiga prie valymo, šilumos kontrolė ir balansas tarp vizualinių proporcijų ir praktinio naudojimo.
Pakartotinis veikimas, didesni įstiklinimo matmenys, fasado derinimas, saugumas, ilgaamžiškumas ir nuosekli išvaizda gali tapti svarbesni.
Vėjo slėgis, inkaravimas, konstrukcijos įlinkis, vandens valdymas ir techninė priežiūra nusipelno išsamios inžinerinės apžvalgos.
Druskos pripildytas oras padidina medžiagų parinkimo, paviršiaus paruošimo, dangos kokybės, drenažo ir įrangos atsparumo korozijai svarbą.
Gyvenamieji sumetimai
Namuose paprastai reikia angų, kurias būtų lengva valdyti, valyti, vėdinti ir prižiūrėti. Miegamiesiems gali būti naudingi akustiniai aspektai, gyvenamosiose patalpose pirmenybė gali būti teikiama didesniems stikliniams paviršiams, o virtuvėms ar vonios kambariui gali reikėti praktiško vėdinimo. Ideali konfigūracija priklauso nuo patalpos, o ne nuo pastato kategorijos.
Komerciniai sumetimai
Komerciniuose pastatuose gali būti dažnesni atidarymo ciklai ir didesni koordinavimo reikalavimai. Pakartotinai sumontavus tą patį modulį, matmenų nuoseklumas yra ypač svarbus. Renkantis sistemą reikėtų aptarti aparatūros ilgaamžiškumą, pakeitimo prieinamumą ir apdailos vienodumą.
Aukštuminiai ir atviri fasadai
Didėjant pastato aukščiui ir ekspozicijai, vėjo ir vandens elgsena tampa vis svarbesnė. Rėmas turi būti analizuojamas kartu su stiklo matmenimis, tvirtinimo taškais, įvorėmis, skersiniais ir aplinkinių sienų konstrukcija. Taip pat svarbu suderinti išorinį drenažą ir vidinę apdailą, kad sumontavus anga veiktų tinkamai.
Pramoninė aplinka
Pramoniniuose įrenginiuose angos gali būti apsaugotos nuo dulkių, drėgmės, cheminių medžiagų, temperatūros pokyčių arba intensyvaus valymo. Tokiose situacijose paviršiaus apdorojimas, sandariklių pasirinkimas, techninės įrangos apsauga ir prieiga prie priežiūros gali tapti svarbesni už dekoratyvines savybes.
Kaip perskaityti techninę specifikaciją
Gera techninė specifikacija turėtų padaryti sistemą suprantamą, nepasikliaujant rinkodaros kalba. Pirkėjai, architektai, inžinieriai ir montuotojai turėtų turėti galimybę nustatyti, kas iš tikrųjų tiekiama ir kokioms sąlygoms taikomos nurodytos eksploatacinės savybės.
| Specifikacijos elementas | Ko ieškoti | Kodėl tai svarbu |
|---|---|---|
| Lydinys ir temperamentas | Tikslus medžiagos žymėjimas | Suteikia pagrindą suprasti mechaninį elgesį |
| Profilių serija | Vardiniai šeimos ir sekcijos matmenys | Padeda nustatyti rėmo sistemą ir laisvą stiklinimo erdvę |
| Stiklo susikaupimas | Stiklo storis, ertmė, konfigūracija | Tiesiogiai susiję su svorio, šiluminiais, akustiniais ir saugos reikalavimais |
| Šiluminis dizainas | Termo pertraukos medžiaga ir konfigūracija | Rodo, kaip valdomas laidus šilumos perdavimas |
| Oro ir vandens veikimas | Išbandytas arba nurodytas veikimas aiškiomis sąlygomis | Vengia interpretuoti atskirtus skaičius be konteksto |
| Atsparumas vėjui | Klasė, projektinis slėgis arba lygiavertis bandymo pagrindas | Susieja sistemą su projekto ekspozicijos ir struktūriniais reikalavimais |
| Baigti | Dengimo arba anodavimo procesas ir spalvos nuoroda | Apibrėžia išvaizdą ir paviršiaus apdorojimo lūkesčius |
Paprašykite sekcijų brėžinių
Profilio skyrius yra vienas naudingiausių dokumentų techniniam palyginimui. Jis gali atskleisti, ar gaminyje yra šiluminės kameros, kur yra stiklas, kaip veikia sandarikliai, kur eina drenažo kanalai ir kiek vietos yra apkaustai.
Paklauskite, ką apibūdina našumo skaičiai
Skaičiai vertingi tik tada, kai aiškus jų kontekstas. Šiluminis koeficientas gali apibūdinti tam tikrą sekciją, stiklo paketą arba visą surinkimą. Nelaidumo vandeniui arba atsparumo vėjui klasifikacija gali būti susieta su apibrėžta bandymo konfigūracija. Todėl techninėse specifikacijose turėtų būti paaiškinta išbandyta arba apskaičiuota būklė, o ne pateikti skaičiai be atskaitos konfigūracijos.
Atskirkite standartines funkcijas nuo konkretaus projekto parinkčių
Kai kurios charakteristikos yra standartinės gaminių šeimai, o kitos priklauso nuo projekto reikalavimų. Aiškioje specifikacijoje turėtų būti atskirtos standartinės profilio parinktys, galimos stiklo konfigūracijos, apdailos pasirinkimas, techninės įrangos paketai ir pritaikyti matmenys.
Dažnos specifikacijos ir diegimo klaidos
Daugelį veikimo problemų sukelia ne pati pagrindinė medžiaga. Jie atsiranda dėl nesuderinamų komponentų, neaiškių specifikacijų, prastos gamybos kontrolės arba montavimo detalių, kurios nebuvo suderintos su langų ir durų sistema.
- Renkantis tik pagal išvaizdą:Plonas rėmas gali atrodyti patraukliai, tačiau jam vis tiek reikalingas pakankamas konstrukcinis pajėgumas, atitinkantis numatytą stiklo dydį ir aplinkos apkrovą.
- Stiklo svorio nepaisymas:Sunkesnis stiklas keičia varčios apkrovas ir gali turėti įtakos apkaustų parinkimui, vyriams, ritinėliams ir rėmo įlinkiui.
- Serijos numerio traktavimas kaip našumo įvertinimas:Toje pačioje vardinėje serijoje gali būti skirtingos konstrukcinės ir šiluminės konfigūracijos.
- Nepakankamas drenažo įvertinimas:Drenažo maršrutas gali būti užblokuotas dėl sandariklio, šiukšlių, netinkamo apdirbimo arba montavimo klaidų.
- Netinkamos aparatūros naudojimas:Aparatūra turi atitikti atidarymo matmenis, varčios svorį, veikimo dažnį ir ekspoziciją.
- Diegimo koordinavimo praleidimas:Net gerai suprojektuotas įrenginys gali veikti prastai, jei perimetro sąsaja nėra tinkamai užsandarinta, pritvirtinta ir nusausinta.
- Palyginkite apdailos pavadinimus, o ne specifikacijas:Dvi panašių spalvų pavadinimų dangos gali turėti skirtingus proceso reikalavimus ir išorines eksploatacines charakteristikas.
- Remdamiesi neaiškia ilgaamžiškumo kalba:Tokie teiginiai kaip „labai stiprus“ arba „ilgalaikis“ yra mažiau naudingi nei apibrėžta medžiaga, apdaila, bandymai ir techninės priežiūros informacija.
Diegimas yra sistemos dalis
Anga turi būti įrengta taip, kad jos karkasas liktų teisingai išlygintas, mechaniškai pritvirtintas ir integruotas į sienos konstrukciją. Perimetro jungtims reikalingos tinkamos medžiagos ir detalės, kad būtų galima valdyti judėjimą ir drėgmę.
Išlygiavimas ypač svarbus slankiojančioms ir kelių taškų sistemoms. Rėmas, kuris yra šiek tiek ne kvadratinis, gali sukelti netolygų suspaudimą, priešlaikinį techninės įrangos nusidėvėjimą arba sudėtingą veikimą. Todėl prieš pradedant darbą reikia nustatyti montavimo leistinus nuokrypius.
Kodėl svarbi tiksli gamyba
Ekstruzija yra tik gamybos proceso pradžia. Architektūrinės angos paprastai apima pjovimą, CNC apdirbimą, gręžimą, kampų apdirbimą, montavimą, stiklinimą, sandarinimą, paviršiaus apdailą, patikrinimą ir pakavimą. Kiekvienas etapas gali turėti įtakos galutiniam surinkimui.
Matmenų nuoseklumas yra ypač svarbus, nes languose ir duryse yra daug tarpusavyje sąveikaujančių komponentų. Jei skylės padėtis, pjūvio ilgis, kampinė jungtis arba įstiklinimo kišenė yra nenuoseklūs, vėliau problema gali pasirodyti kaip aparatūros, išlygiavimo, sandarinimo arba įrengimo koregavimo problema.
Ekstruzijos valdymas
Ekstruziniai profiliai turi išlaikyti numatytą pjūvio geometriją neviršijant nustatytų leistinų nuokrypių. Nuoseklumas tampa svarbesnis, kai profiliai sujungiami į didelius mazgus arba kai keli įrenginiai turi vizualiai išlyginti fasadą.
CNC apdorojimas
Kompiuteriu valdomas apdirbimas gali pagerinti techninės įrangos skylių, drenažo funkcijų, rankenų padėties, kampų sąsajų ir kitų svarbių operacijų pakartojamumą. Apdirbimo vertė slypi ne tik automatizavime, bet ir pakartojamame proceso valdyme ir tikrinime.
Surinkimo kokybė
Surinkimo komandos turi suprasti ryšį tarp rėmo matmenų, sandariklių, stiklo, techninės įrangos ir drenažo. Tinkamas komponentų išdėstymas gali būti toks pat svarbus kaip komponentų kokybė. Neteisingai sumontuota aukščiausios kokybės tarpinė vis tiek yra montavimo brokas.
Patikrinimo taškai
- Gaunamų medžiagų patikrinimas:Patvirtinkite nurodytą lydinį, profilio matmenis ir matomą medžiagos būklę.
- Apdirbimo patikrinimas:Patikrinkite svarbias skyles, plyšius, drenažo angas ir matmenis pagal patvirtintus brėžinius.
- Surinkimo patikrinimas:Patikrinkite kampų išlygiavimą, techninės įrangos montavimą, sandarinimo tęstinumą ir įstiklinimo atramą.
- Funkcinis patikrinimas:Pakartotinai valdykite reprezentacinius blokus, kad patvirtintumėte sklandų judėjimą ir fiksavimą.
- Baigti patikrinimą:Peržiūrėkite spalvą, dangos išvaizdą, įbrėžimus, tvarkymo žymes ir matomus paviršiaus defektus.
Drausmingas gamybos procesas sukuria tvirtesnį ryšį tarp techninės specifikacijos ir to, kas patenka į statybvietę. Tas ryšys ypač vertingas projektams su kartotiniais moduliais arba griežtu fasadų derinimu.
Praktinė atrankos sistema
Sistemingas atrankos procesas gali padaryti specifikacijos darbą aiškesnį ir sumažinti riziką nepaisyti esminio reikalavimo.
- Apibrėžkite pastato aplinką:Nustatykite klimatą, poveikį, pastato aukštį, orientaciją, drėgmę, druskos poveikį ir valymo sąlygas.
- Apibrėžkite atidarymo funkciją:Nuspręskite, ar vėdinimas, didelės laisvos angos, kompaktiškas judėjimas, saugumas, prieiga ar akustinis valdymas turi didžiausią prioritetą.
- Apibrėžkite stiklinimo reikalavimą:Nustatykite stiklo storį, stiklų skaičių, saugos charakteristikas, akustinius tikslus ir numatomą vieneto svorį.
- Apibrėžkite konstrukcinius reikalavimus:Peržiūrėkite atidarymo matmenis, vėjo apkrovas, tarpatramį, inkaravimą ir numatomas veikimo jėgas.
- Apibrėžkite šilumos reikalavimus:Nustatykite, ar reikalinga termiškai skaldyta konfigūracija, ir suderinkite ją su stiklinimo sistema.
- Apibrėžkite paviršiaus apdorojimą:Pasirinkite anodavimą, miltelinį dažymą, medienos grūdelių išvaizdą arba kitą nurodytą apdailą, atsižvelgdami į aplinkos poveikį ir architektūrinį tikslą.
- Apibrėžkite aparatinę įrangą:Pritaikykite vyrius, spynas, rankenas, volelius, atramas ir kitą jungiamąją detalę pagal varčios dydį ir veikimo dažnį.
- Peržiūrėkite diegimą:Patvirtinkite sienų sąsajas, tvirtinimą, tarpiklius, perimetro jungtis, drenažo ir reguliavimo prieigą.
- Peržiūrėkite dokumentus:Įsitikinkite, kad brėžiniai, specifikacijos, tikrinimo kriterijai ir patvirtinti apdailos pavyzdžiai atitinka gamybos užsakymą.
Projektų komandoms, lyginančioms sistemas, naudinga vertinimo matrica gali padėti diskusijoms sutelkti dėmesį į išmatuojamas charakteristikas, o ne į bendrus produktų aprašymus.
| Vertinimo kategorija | Pagrindinis Klausimas | Pageidautini įrodymai |
|---|---|---|
| Medžiaga | Ar lydinys ir charakteristika aiškiai apibrėžti? | Techninės medžiagos specifikacija |
| Profilis | Ar sekcija atitinka angos dydį ir apkrovą? | Pjūvio brėžinys ir projektiniai duomenys |
| Stiklinimas | Ar sistema gali palaikyti reikiamą stiklo susidarymą? | Įstiklinimo kišenės matmenys ir apkrovos duomenys |
| Šiluminis | Ar šiluminė strategija tinka pastatui? | Išsami informacija apie sistemą ir šiluminės charakteristikos duomenys |
| Orai | Kaip valdomas oras ir vanduo? | Sandarinimo išdėstymas, drenažo konstrukcija ir bandymo duomenys |
| Aparatūra | Ar operacinė sistema suderinama su varčia? | Techninės įrangos grafikas ir apkrova |
| Baigti | Ar paviršiaus apdorojimas tinka aplinkai? | Apdailos specifikacija ir tikrinimo standartas |
| Montavimas | Ar įrenginį galima montuoti ir reguliuoti nuosekliai? | Diegimo detalės ir metodo aprašymas |
Naudingiausia specifikacija yra ta, kurią gali suprasti projektavimo, pirkimo, gamybos, kokybės kontrolės ir montavimo komandos, nereikalaujant skirtingos interpretacijos kiekviename etape.
Kai pritaikymas turi prasmę
Individualizuotos konfigūracijos gali būti naudingos, kai standartiniai moduliai visiškai neatitinka projekto reikalavimų. Įprastos tinkinimo sritys apima profilio matmenis, angos dydį, stiklo konfigūraciją, techninės įrangos derinius, apdailą, spalvą, šiluminio pertraukimo konstrukciją ir specialias sąsajos detales.
Tinkinimas vis tiek turėtų būti kontroliuojamas dokumentais pagrįstu techniniu procesu. Individualiai pritaikytam gaminiui reikia patvirtintų brėžinių, nustatytų leistinų nuokrypių, aiškių medžiagų reikalavimų ir nuoseklaus tikrinimo metodo. Tinkinimas yra efektyviausias, kai jis išsprendžia realų projekto poreikį, o ne padidina sudėtingumą be funkcinės naudos.
Techninės komunikacijos vaidmuo
Geras projekto komandos ir gamintojo bendravimas gali užkirsti kelią problemoms, kurių galima išvengti. Svarbi informacija apima atidarymo matmenis, stiklo specifikacijas, numatomą poveikį aplinkai, veikimo prioritetus, pageidaujamą veikimą, apdailos reikalavimus, įrengimo apribojimus ir atitinkamus vietinius standartus.
Aiškūs klausimai dažnai pateikia geresnius atsakymus nei platūs prašymai. Paklausus profilio dalies, lydinio klasės, stiklinimo diapazono, techninės įrangos tipo, sandarinimo medžiagos, paviršiaus apdorojimo proceso ir taikomo eksploatacinių savybių klasifikavimo, užmezgamas naudingesnis techninis pokalbis nei tiesiog klausiant, ar produktas yra „aukštos kokybės“.
DUK
Šie klausimai susiję su dažniausiai pasitaikančiomis techninėmis aplinkybėmis renkantis ir nurodant modernias aliuminio architektūrines angas.
Dėl ko aliuminis tinka šiuolaikinės architektūros langams ir durims?
Aliuminis derina santykinai mažą konstrukcijos svorį su naudingu mechaniniu stiprumu, puikiu ekstruzijos lankstumu, matmenų stabilumu ir daugybe paviršiaus apdailos variantų. Šios savybės leidžia gamintojams sukurti išsamias profilio dalis, kuriose integruotos įstiklinimo kišenės, kameros, sandarikliai, drenažo takai ir techninės įrangos sąsajos.
Ar 6061-T6 visada geriau nei 6063-T5?
6061-T6 paprastai pasižymi didesniu mechaniniu stiprumu, o 6063-T5 yra plačiai pritaikytas architektūriniam ekstruzijai ir detalių profilių gamybai. Tinkamas lydinys priklauso nuo konstrukcinių reikalavimų, sekcijos geometrijos, gamybos poreikių ir numatomo naudojimo.
Ką man sako rėmelio serijos numeris?
Serijos numeris paprastai nurodo profilių šeimą arba vardinį rėmo matmenį konkrečioje sistemoje. Jis naudingas organizuojant ir lyginant, tačiau jis neturėtų būti traktuojamas kaip universalus našumo įvertinimas, nes lydinys, sienelių storis, kameros dizainas, įstiklinimas, techninė įranga ir bandymo sąlygos gali skirtis.
Kodėl aliuminio rėmuose naudojamos šiluminės pertraukos?
Šiluminė pertrauka nutraukia tiesioginį laidų kelią per metalinį rėmą. Tai gali pagerinti šilumines charakteristikas ir padėti valdyti vidinio paviršiaus temperatūrą, kai visa sistema yra tinkamai sukonstruota su tinkamu stiklinimu ir sandarinimu.
Kuris atidarymo būdas yra geriausias ventiliacijai?
Nėra vienos geriausios konfigūracijos kiekvienam kambariui. Dangtelių ir tentų konstrukcijos gali užtikrinti tiesioginį vėdinimą, o stumdomos sistemos gali būti tinkamesnės ten, kur galimas angos tarpas yra ribotas. Renkantis reikia atsižvelgti į oro srautą, kambario išdėstymą, prieigą prie valymo, oro poveikį ir darbo įpročius.
Kiek svarbus yra stiklo pasirinkimas?
Stiklas yra viena iš svarbiausių pilno atidarymo dalių. Jo storis, svoris, stiklo konfigūracija, saugos charakteristikos ir šiluminės arba akustinės savybės turi įtakos rėmo konstrukcijai, techninės įrangos pasirinkimui, įstiklinimo kišenių suderinamumui ir bendram veikimui.
Ar galima pritaikyti paviršiaus spalvą?
Daugelis aliuminio architektūrinių sistemų palaiko platų spalvų ir apdailos spektrą. Priklausomai nuo pasirinkto apdorojimo, pritaikymas gali apimti standartines architektūrines spalvas, metalo efektus, medienos grūdelių išvaizdą ir konkrečiam projektui būdingas spalvų nuorodas.
Ką reikia patikrinti prieš pradedant gamybą?
Patvirtinkite patvirtintą profilių sistemą, lydinį ir atsparumą, angos matmenis, įstiklinimo konstrukciją, tvirtinimo detales, sandariklius, drenažo išdėstymą, apdailą, spalvų nuorodas, leistinus nuokrypius, montavimo sąsajas ir taikomus veikimo reikalavimus. Patvirtinti brėžiniai turi atspindėti galutinę gamybos konfigūraciją.
Ar didelėms įstiklinti angoms galima naudoti tą pačią sistemą kaip ir mažesniems gyvenamųjų namų langams?
Nebūtinai. Didesnės angos kelia skirtingus konstrukcinius ir techninius reikalavimus, ypač kai stiklas tampa sunkesnis arba padidėja vėjo poveikis. Didesni agregatai turėtų būti peržiūrimi atsižvelgiant į jų tikrus matmenis, apkrovas, profilio geometriją, sutvirtinimą, įstiklinimą ir tvirtinimo sąlygas.
Kaip reikėtų vertinti oro sąlygas?
Oro sandarumas, sandarumas vandeniui ir atsparumas vėjui turėtų būti vertinami kartu su visu surinkimu. Peržiūrėkite sandariklius, kampines jungtis, drenažo takus, profilio geometriją, stiklinimą, techninės įrangos suspaudimą, montavimo sąsajas ir sąlygas, kuriomis buvo pasiekti bet kokie nurodyti bandymo rezultatai.
Kodėl montavimo kokybė tokia svarbi?
Įrengimas nustato, ar sukonstruotas rėmas gali tinkamai veikti tikrame pastate. Išlygiavimas, inkarai, perimetro jungtys, drenažas, stiklinimo atrama ir techninės įrangos reguliavimas turi įtakos veikimui ir oro sąlygoms. Gerai suprojektuotas gaminys vis tiek gali neveikti, jei įdiegimas nenuoseklus.
Kokią informaciją gamintojas turėtų gauti, kad galėtų pritaikyti projektą?
Naudinga projekto informacija apima angų dydžius, pastato tipą, aplinkos poveikį, norimą atidarymo stilių, stiklo konfigūraciją, konstrukcinius reikalavimus, šilumos lūkesčius, apdailą ir spalvą, techninės įrangos nuostatas, įrengimo apribojimus ir atitinkamus techninius standartus.
Geresnių angų kūrimas naudojant geresnes specifikacijas
Modernaus fasado atidarymo našumas yra daugelio susijusių sprendimų rezultatas. Aliuminis suteikia pritaikomą konstrukcinę platformą, tačiau galutinis rezultatas taip pat priklauso nuo profilio konstrukcijos, lydinio pasirinkimo, stiklinimo, terminio atskyrimo, sandariklių, apkaustų, drenažo, paviršiaus apdorojimo, gamybos tikslumo ir montavimo.
Todėl apgalvota specifikacija prasideda nuo faktinių statybos sąlygų. Suvokus šias sąlygas, tampa lengviau pasirinkti atidarymo konfigūraciją, apibrėžti tinkamą rėmų šeimą, suderinti stiklinimo sistemą, nustatyti reikiamas oro ir šilumines charakteristikas bei nustatyti gamybos ir montavimo metu reikalingus patikrinimo taškus.
Šis metodas taip pat sukuria geresnį bendravimą visame projekte. Architektai gali paaiškinti projektavimo tikslą, inžinieriai gali apibrėžti veiklos reikalavimus, pirkimų komandos gali palyginti technines konfigūracijas, gamintojai gali parengti tikslius gamybos dokumentus, o montuotojai gali dirbti pagal aiškų sąsajos detalių rinkinį.
Projektams, kuriems reikia derinti konstrukcines charakteristikas, švarias architektūrines linijas, oro sąlygų valdymą, lanksčią apdailą ir praktišką ilgalaikį veikimą, kruopščiai sukurtos aliuminio sistemos suteikia universalų pagrindą. Svarbiausia pasirinkti ne pačią sudėtingiausią konfigūraciją, o konfigūraciją, kuri derėtų prie pastato, aplinkos ir kaip žmonės naudos erdvę.
Reikia techninės konfigūracijos jūsų projektui?
Konkrečiam projektui skirto profilio parinkimui, angų konfigūracijoms, stiklinimo suderinamumui, paviršiaus apdailai ir pritaikytiems architektūriniams reikalavimams,susisiekite su mumisaptarti technines detales su gamintojo komanda.
